Trong ngành sản xuất và bảo trì công nghiệp, việc mất bản vẽ kỹ thuật hoặc không còn dữ liệu thiết kế gốc là tình huống phổ biến hơn nhiều doanh nghiệp nghĩ. Nhiều chi tiết máy đã được sử dụng trong thời gian dài, trải qua nhiều lần sửa chữa hoặc được nhập khẩu từ các nhà cung cấp không còn hoạt động. Khi cần thay thế hoặc sản xuất lại, doanh nghiệp thường rơi vào thế bị động vì không có cơ sở dữ liệu kỹ thuật để triển khai.
Trong những trường hợp này, phục dựng bằng Scan 3D đang trở thành giải pháp hiệu quả giúp doanh nghiệp nhanh chóng khôi phục dữ liệu kỹ thuật và tái tạo chính xác chi tiết máy. Thay vì đo đạc thủ công để dựng lại bản vẽ – một phương pháp tốn nhiều thời gian và tiềm ẩn sai số, đặc biệt với các chi tiết có hình dạng phức tạp – công nghệ Scan 3D cho phép thu thập dữ liệu hình học với độ chính xác cao và hỗ trợ quá trình Reverse Engineering (thiết kế ngược) một cách toàn diện.
Thông qua công nghệ quét 3D hiện đại, các kỹ sư có thể nhanh chóng số hóa chi tiết thực tế, phục dựng mô hình CAD chính xác và tạo ra dữ liệu kỹ thuật phục vụ sản xuất, gia công hoặc cải tiến sản phẩm. Chính vì vậy, phục dựng bằng Scan 3D đang được nhiều doanh nghiệp cơ khí, sản xuất và bảo trì lựa chọn để giảm thời gian dừng máy, chủ động nguồn phụ tùng và nâng cao hiệu quả vận hành.
Phục dựng bằng Scan 3D là gì?
Scan 3D là công nghệ sử dụng thiết bị quét chuyên dụng để thu thập hàng triệu điểm dữ liệu trên bề mặt vật thể, từ đó tái tạo hình học của chi tiết dưới dạng mô hình số.
Khác với phương pháp đo thủ công bằng thước cặp, panme hoặc máy đo tọa độ truyền thống, Scan 3D cho phép thu thập dữ liệu toàn bộ bề mặt trong thời gian ngắn với độ chính xác cao.
Sau quá trình quét, dữ liệu thường được xuất dưới các định dạng:
- Point Cloud: Tập hợp hàng triệu điểm tọa độ trong không gian.
- Mesh Data (STL, OBJ…): Mô hình lưới tam giác mô phỏng hình dạng vật thể.
- CAD Model (STEP, IGES, Parasolid…): Mô hình kỹ thuật phục vụ thiết kế và gia công.
Đây là nền tảng quan trọng cho các hoạt động Reverse Engineering, kiểm tra chất lượng sản phẩm và phát triển thiết kế mới.
Để tìm hiểu thêm về dịch vụ số hóa sản phẩm, doanh nghiệp có thể tham khảo thêm trang Dịch vụ Scan 3D của TAS Vietnam tại: TAS Vietnam 3D Scanning Services
Vì sao doanh nghiệp cần phục dựng bằng Scan 3D?
Nhiều doanh nghiệp chỉ nhận ra tầm quan trọng của dữ liệu kỹ thuật khi gặp sự cố sản xuất hoặc bảo trì. Dưới đây là những trường hợp phổ biến khiến việc phục dựng chi tiết máy trở nên cần thiết.
Không còn bản vẽ kỹ thuật gốc
Trong nhiều nhà máy hoạt động lâu năm, bản vẽ giấy có thể bị thất lạc hoặc dữ liệu CAD không còn được lưu trữ đầy đủ.
Điều này khiến việc đặt hàng hoặc gia công lại chi tiết trở nên khó khăn và phụ thuộc nhiều vào kinh nghiệm của kỹ sư.
Chi tiết đã ngừng sản xuất
Một số thiết bị nhập khẩu hoặc máy móc đời cũ không còn được nhà sản xuất hỗ trợ phụ tùng.
Thay vì thay mới toàn bộ hệ thống với chi phí lớn, doanh nghiệp có thể phục dựng chính xác chi tiết cần thay thế bằng công nghệ Scan 3D.
Giảm thời gian dừng máy
Trong môi trường sản xuất, mỗi giờ dừng máy đều có thể gây thiệt hại đáng kể.
Việc phục dựng nhanh chóng giúp doanh nghiệp:
- Rút ngắn thời gian sửa chữa.
- Chủ động nguồn phụ tùng thay thế.
- Giảm phụ thuộc vào nhà cung cấp nước ngoài.
Số hóa dữ liệu để lưu trữ và cải tiến
Nhiều doanh nghiệp hiện nay đang đẩy mạnh quá trình chuyển đổi số trong sản xuất.
Việc xây dựng thư viện CAD từ các chi tiết thực tế giúp:
- Quản lý dữ liệu kỹ thuật hiệu quả hơn.
- Dễ dàng cải tiến sản phẩm.
- Hỗ trợ phát triển thế hệ sản phẩm mới.
Quy trình phục dựng chi tiết máy bằng Scan 3D
Tại TAS Vietnam, quá trình phục dựng chi tiết máy được thực hiện theo quy trình kỹ thuật nhằm đảm bảo độ chính xác và khả năng ứng dụng thực tế.
1. Khảo sát chi tiết mẫu
Đội ngũ kỹ sư đánh giá:
- Kích thước chi tiết.
- Tình trạng bề mặt.
- Mức độ hao mòn.
- Độ phức tạp hình học.
- Yêu cầu độ chính xác.
Bước này giúp lựa chọn phương pháp quét và chiến lược xử lý dữ liệu phù hợp.

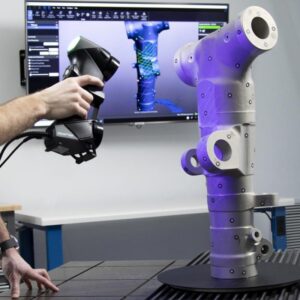

2. Quét 3D lấy dữ liệu
Thiết bị Scan 3D sẽ ghi nhận toàn bộ hình dạng bề mặt của chi tiết.
Tùy theo yêu cầu dự án, dữ liệu có thể đạt độ chính xác ở mức rất cao, phù hợp cho các ứng dụng:
- Gia công cơ khí chính xác.
- Kiểm tra chất lượng.
- Thiết kế ngược.
- Nghiên cứu phát triển sản phẩm.
Theo Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME), công nghệ số hóa 3D đang trở thành một phần quan trọng trong quy trình phát triển và bảo trì sản phẩm hiện đại. Tham khảo thêm tại: ASME – Reverse Engineering Resources
3. Xử lý dữ liệu quét
Sau khi quét, dữ liệu được làm sạch để loại bỏ:
- Nhiễu dữ liệu.
- Vùng bị che khuất.
- Điểm dữ liệu không cần thiết.
Kết quả là mô hình Mesh hoàn chỉnh phản ánh chính xác hình dạng chi tiết thực tế.
4. Dựng lại mô hình CAD
Đây là bước quan trọng nhất trong quá trình phục dựng.
Các kỹ sư sẽ:
- Phân tích hình học.
- Xác định đặc trưng kỹ thuật.
- Dựng lại mô hình CAD tham số hóa.
Kết quả có thể xuất thành:
- STEP
- IGES
- Parasolid
- SolidWorks Part
- Inventor Part
Các file này hoàn toàn có thể sử dụng cho:
- Gia công CNC.
- Thiết kế khuôn.
- Mô phỏng CAE.
- Thiết kế cải tiến.
5. Kiểm tra sai lệch và bàn giao
Sau khi dựng CAD, mô hình được đối chiếu với dữ liệu Scan 3D nhằm đánh giá mức độ sai lệch.
Quá trình này giúp đảm bảo:
- Độ chính xác hình học.
- Khả năng lắp ráp.
- Khả năng gia công thực tế.
Khách hàng sẽ nhận được:
- File Scan 3D.
- File CAD.
- Báo cáo kiểm tra sai lệch (nếu yêu cầu).
Lợi ích của phục dựng bằng Scan 3D trong sản xuất công nghiệp
Tiết kiệm thời gian
Thay vì mất nhiều ngày hoặc nhiều tuần đo đạc thủ công, dữ liệu có thể được thu thập chỉ trong vài giờ.
Giảm sai số
Công nghệ Scan 3D giúp giảm đáng kể sai số do thao tác đo thủ công hoặc bỏ sót hình học phức tạp.
Tái tạo hình học chính xác
Các chi tiết có:
- Bề mặt cong.
- Hình dạng hữu cơ.
- Kết cấu phức tạp.
đều có thể được tái tạo chính xác hơn so với phương pháp truyền thống.
Hỗ trợ Reverse Engineering
Scan 3D là nền tảng quan trọng cho:
- Thiết kế ngược.
- Tối ưu sản phẩm.
- Cải tiến thiết kế.
- Phân tích cạnh tranh.
Hỗ trợ sản xuất và bảo trì
Sau khi phục dựng CAD, doanh nghiệp có thể nhanh chóng:
- Gia công CNC.
- In 3D.
- Sản xuất phụ tùng thay thế.
- Lưu trữ dữ liệu kỹ thuật lâu dài.
Khi nào nên sử dụng dịch vụ phục dựng bằng Scan 3D?
Không phải mọi trường hợp đều cần Scan 3D, nhưng đây là lựa chọn tối ưu khi:
Mất bản vẽ gốc
Đây là tình huống phổ biến nhất trong hoạt động bảo trì và sản xuất.
Chi tiết bị mòn hoặc hư hỏng
Scan 3D giúp đánh giá hiện trạng thực tế và tái tạo lại hình học ban đầu.
Cần sao chép hoặc thay thế linh kiện
Đặc biệt hữu ích đối với:
- Thiết bị nhập khẩu.
- Máy móc đời cũ.
- Phụ tùng khó tìm trên thị trường.
Muốn cải tiến thiết kế
Doanh nghiệp có thể sử dụng dữ liệu quét để:
- Tối ưu kết cấu.
- Giảm trọng lượng.
- Nâng cao hiệu suất vận hành.
Xây dựng thư viện CAD số
Đây là xu hướng được nhiều doanh nghiệp sản xuất áp dụng nhằm chuẩn hóa dữ liệu kỹ thuật và phục vụ chuyển đổi số.
TAS Vietnam – Đối tác Scan 3D và Reverse Engineering cho doanh nghiệp sản xuất
Với kinh nghiệm triển khai các dự án số hóa sản phẩm, thiết kế ngược và hỗ trợ sản xuất cho nhiều doanh nghiệp trong lĩnh vực cơ khí, ô tô, tự động hóa và công nghiệp chế tạo, TAS Vietnam cung cấp giải pháp Scan 3D toàn diện từ khâu thu thập dữ liệu đến phục dựng CAD hoàn chỉnh.
Thế mạnh của TAS Vietnam bao gồm:
- Đội ngũ kỹ sư CAD/CAM/CAE giàu kinh nghiệm.
- Quy trình Scan 3D và Reverse Engineering chuyên nghiệp.
- Khả năng xử lý các chi tiết cơ khí phức tạp.
- Hỗ trợ từ dữ liệu quét đến sản xuất thực tế.
- Tư vấn giải pháp phù hợp theo từng nhu cầu doanh nghiệp.
Kết luận
Không còn bản vẽ gốc? Cách phục dựng bằng Scan 3D hiện đang là giải pháp hiệu quả giúp doanh nghiệp nhanh chóng khôi phục dữ liệu kỹ thuật, sản xuất lại linh kiện và giảm thời gian dừng máy.
Nhờ khả năng thu thập dữ liệu chính xác, tái tạo mô hình CAD hoàn chỉnh và hỗ trợ các hoạt động Reverse Engineering, Scan 3D đang trở thành công cụ quan trọng trong sản xuất hiện đại và chuyển đổi số công nghiệp.
Nếu doanh nghiệp của bạn đang cần phục dựng chi tiết máy, số hóa sản phẩm hoặc xây dựng dữ liệu CAD từ mẫu thực tế, hãy liên hệ với TAS Vietnam để được tư vấn giải pháp Scan 3D phù hợp và tối ưu nhất cho dự án của mình.
